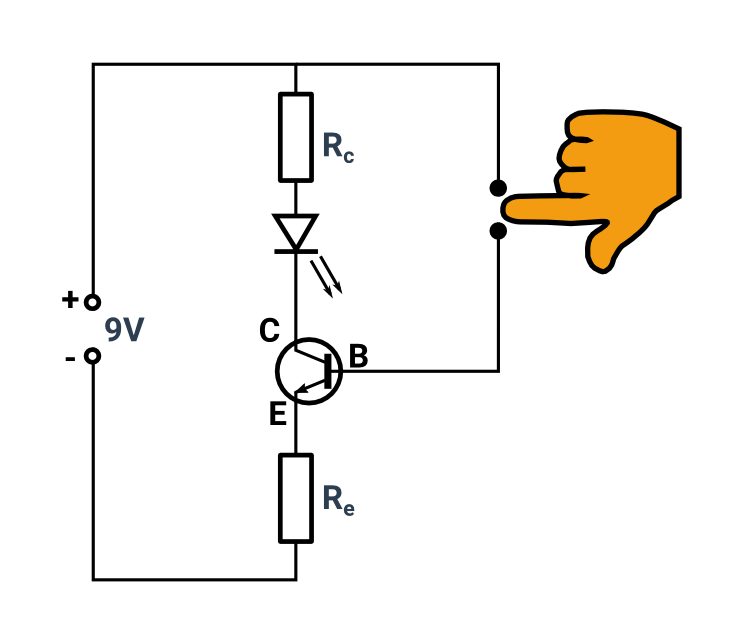

Obvod jednoduchého dotykového senzoru je založen na LED diodě a tranzistorovém zesilovači. Tranzistor je poněkud komplikovaná (polovodičová) součástka se třemi vývody podobná diodě. Jeho fungování by se dalo zhruba popsat následovně:

Dokud do báze (B) tranzistoru nepustíme žádný proud, nepropustí tranzistor proud z kolektoru (C) do emitoru (E) (i kdyby mezi nimi bylo nějaké napětí). Jakmile ale začne téct sebenepatrnější proud do báze, tato blokáda se začne otevírat a z kolektoru na emitor začne protékat (mnohem větší) proud. Proud bází je tedy takové „regulační kolečko“ proudu kolektorem.

V našem obvodu to znamená, že nepatrný proud (procházející rukou) „zapne“ mnohem větší proud, který dokáže rozsvítit LED diodu.
